引言

在庞大的电力分配系统中，变压器如同现代文明的无声哨兵，默默地转换电压、输送能量，保障着全球各地的电力供应。如今市面上变压器种类繁多，其中两大巨头尤为引人注目：浇注树脂式变压器和油浸式变压器。这两种技术代表着截然不同的工程理念——一种采用环氧树脂的坚固性，另一种则利用绝缘油的流动性。选择哪一种并非仅仅是技术上的考量，而是一个关乎未来数十年可靠、成本、维护、环保合规性和运行可靠性的战略决策。

对于设施管理人员、电气工程师和采购而言，在复杂的变压器选型过程中，了解浇注树脂式变压器和油浸式变压器之间的核心区别至关重要。二者的差异远不止于油箱内部填充的物质——它们还体现在冷却机制、防火性能、安装要求、生命周期成本以及对特定环境的适用性等方面。本文将对这两种技术进行权威的分析，深入剖析它们的内部工作原理、优势、局限性以及理想的应用领域。阅读完本文后，您将能够清晰而自信地为您的项目选择合适的变压器——无论您需要的是浇注树脂式变压器坚如磐石的可靠性，还是油浸式变压器强大的功率处理能力。

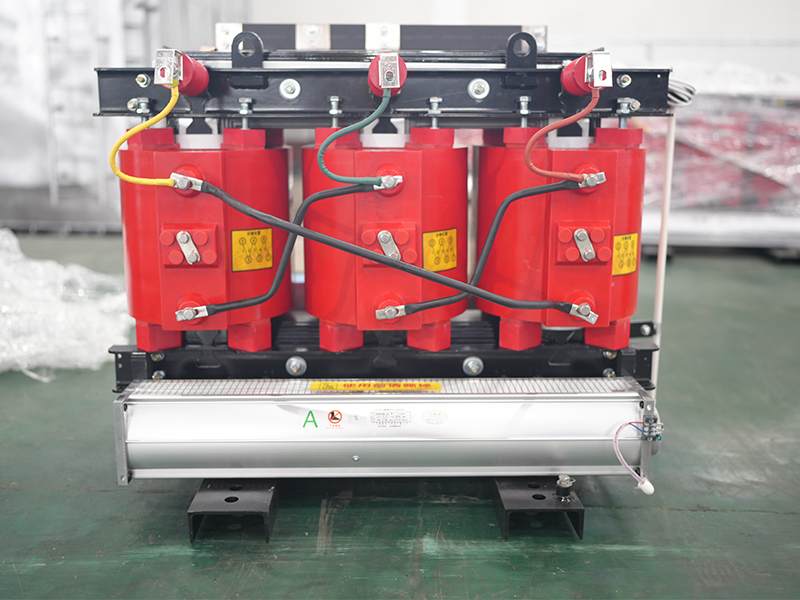

什么是浇注树脂型变压器？

浇注树脂型变压器——也广为人知的干式变压器环氧树脂变压器，又称浇注式变压器，是一种使用固体环氧树脂封装和绝缘其绕组的配电设备。与依赖液体绝缘的传统变压器不同，浇注式变压器通过精细的真空浇注工艺实现电气隔离。

制造过程

一颗心脏浇注树脂型变压器其独特之处在于其生产工艺，通常称为“封装”。在制造过程中，变压器线圈（通常用铜箔或漆包线绕制）被放置在真空模具中。在受控的真空条件下，将精确混合的环氧树脂和固化剂注入模具。真空确保树脂渗透到绕组匝间的每一个缝隙，去除气泡和空隙。固化后，树脂凝固成一个整体式、无空隙且极其坚固的结构，与绕组和铁芯牢牢融合在一起。

这一工艺制备出的材料，其热膨胀系数与铜导体的热膨胀系数非常接近——这一精妙的工程细节有效防止了温度波动引起的开裂。其结果如何？极低的局部放电水平、极高的机械强度以及优质的抗环境侵蚀能力。

主要特征

浇注式树脂变压器具有以下几个显著特点：

绝缘材料：高强度环氧树脂与玻璃纤维结合，具有优异的介电强度和热稳定性。

冷却介质：空气。树脂包裹的绕组通过自然或强制空气对流散热，通常辅以散热器。

消防：环氧树脂不可燃且可自熄，因此浇铸树脂型变压器本身就具有防火性能——这在人口密集或封闭的空间中是一个至关重要的优势。

环境抵抗力：密封的树脂外壳可提供出色的防潮、防盐雾、防尘、防化学腐蚀，甚至在100%湿度环境下也能正常工作。关机后无需干燥期即可重新通电。

维护：几乎无需维护。无需检测机油，无需监测泄漏，也无需更换滤芯。

机械强度：具有极高的抗短路和抗振动能力，使其成为地震带和工业环境的理想选择。

然而，浇注树脂式变压器并非无瑕疵。由于热量必须先通过树脂传导才能散发到空气中，其冷却效率必然低于油浸式变压器。这限制了其功率容量——浇注树脂式变压器的额定功率通常约为5000 kVA，大多数应用场景为中低压。此外，与油浸式变压器相比，浇注树脂式变压器运行噪音往往更大，而且由于浇注工艺复杂，其初始购置成本也更高。

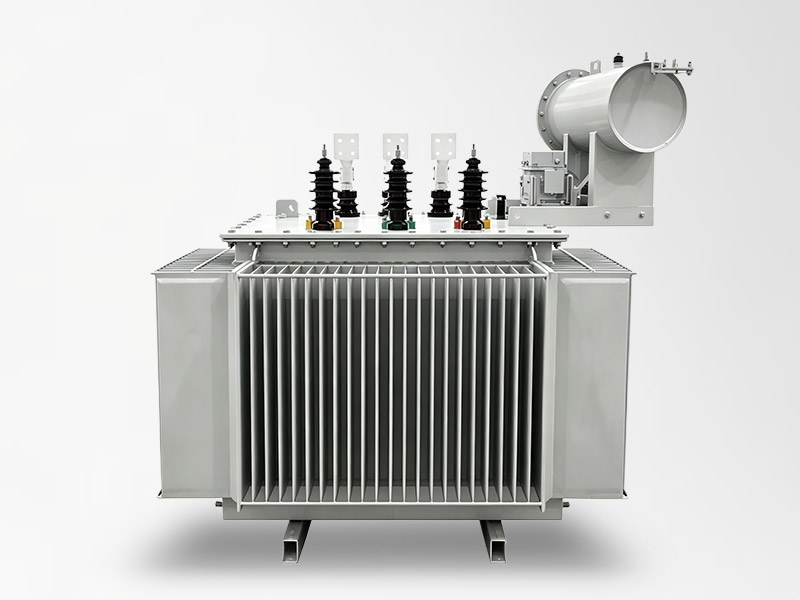

第三部分：什么是油浸式变压器？

这油浸式变压器油浸式变压器（也称充油变压器或油式变压器）是全球电力基础设施的主力军。一个多世纪以来，这项技术为各大洲的城市、工厂、铁路和可再生能源设施提供动力。其设计理念简洁而精妙：使用矿物油同时作为绝缘介质和冷却剂。

结构和工作原理

油浸式变压器由叠片铁芯和铜绕组组成，完全浸没在装满特制绝缘油（通常为矿物油）的油箱中。变压器的工作原理基于电磁感应：当交流电流过初级绕组时，会在铁芯中产生变化的磁场，进而使次级绕组感应出电压。电压比由两个绕组的匝数比决定。

绝缘油同时发挥着三个关键作用：

1.电气绝缘：油具有优异的介电强度，可防止绕组之间以及绕组与接地油箱之间产生电弧。这使得油浸式变压器能够处理中高压——通常范围从 10 kV 到 220 kV 甚至更高。

2.散热：电流流过绕组时会产生热量。油吸收这些热量并循环流动——无论是自然对流还是通过泵强制循环——将热能传递到油箱壁和散热片。这种冷却机制比空气冷却效率高得多，使油浸式变压器能够承受更高的功率负载。

3.组件保护：油可以保护内部元件免受氧化和湿气侵蚀，从而延长变压器的使用寿命。

主要特征

绝缘材料：介电矿物油。

冷却介质：油冷式（自然循环或强制循环），带外部散热器或波纹翅片。

电压和功率范围：范围极其广泛——从配电级单元到超过 500 MVA 的大型电力变压器。

火灾风险：这种油是易燃的，存在潜在的火灾隐患。现代设计通过密封油罐、波纹翅片和防火屏障来降低这种隐患，但风险无法完全避免。

维护：定期且持续地进行维护。必须通过定期测试（溶解气体分析、水分含量、介电强度）来监测油的质量。必须检查泄漏情况，并且在变压器的使用寿命期间可能需要过滤或更换油。

成本效益：与干式变压器相比，油浸式变压器每千伏安的成本更低，因此是大型安装的经济之选。

噪音：与浇注树脂变压器相比，这种变压器噪音要小得多，因为油可以抑制电磁振动。

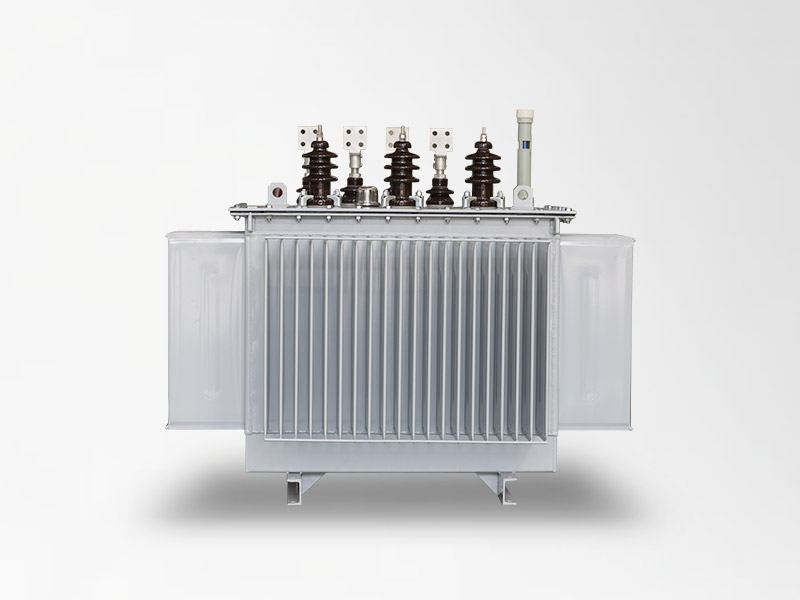

油浸式变压器有多种型号——包括采用波纹翅片散热器的全密封设计，可实现免维护运行——使其能够适应几乎所有环境，从繁忙的城市变电站到偏远的风力发电场。

第四部分：浇注式树脂变压器与油浸式变压器的区别

现在我们终于触及问题的关键所在。浇注式树脂变压器和油浸式变压器之间的差异是深刻而多方面的。让我们系统地来探讨一下。

关键的区别在于可靠性和容量之间的权衡。浇注式树脂变压器在防火可靠、环保性和维护简便性方面完胜，因此是人身可靠和环境保护至上的。相反，油浸式变压器在功率处理能力、冷却效率和规模化成本效益方面占据主导地位，使其成为高压输电、工业厂房和公用事业规模配电的必备之选。

另一个关键区别在于环境适应性。浇注式树脂变压器可在100%湿度下运行，耐化学腐蚀，并可在海上平台或矿井等恶劣环境下稳定工作。油浸式变压器虽然坚固耐用，但需要严格的油封，且一旦密封失效，就容易受潮。

第五部分：应用场景

这两种变压器的应用领域很大程度上反映了它们各自的固有优势。

铸造树脂型变压器的优势所在

浇注式树脂变压器是室内和环境敏感型装置的变压器：

高层建筑和商业综合体：摩天大楼的消防可靠规范要求使用不可燃设备。浇注树脂式变压器轻松满足这些严格的要求。

医院和医疗机构：在不间断、可靠的电力供应关乎生死的情况下，浇注树脂型变压器的可靠性和零火灾风险使其成为理想之选。

地下变电站和地铁系统：在油泄漏会造成灾难性后果的密闭空间中，无油浇注树脂型变压器是合理的选择。

机场和交通枢纽：可靠关键型基础设施需要具有自熄性特征的浇铸树脂技术。

海上平台、化工厂和矿山：浇注树脂型变压器具有耐潮湿、耐盐雾和耐化学腐蚀的特性，使其特别适合这些恶劣环境。

住宅和轻型商业区：对于电压低于 35 kV 的应用，浇注树脂型变压器可提供可靠的性能，且维护量极少。

油浸式变压器占据主导地位的领域

油浸式变压器在高功率、高电压和户外应用中占据主导地位：

电力变电站和输电网络：从 10 千伏配电到 220 千伏输电，油浸式变压器能够处理现代电网所需的巨大电力流量。

工业设施和制造工厂：在需要兆瓦级电力进行连续生产的情况下，油浸式变压器的优质冷却性能是无可替代的。

风力发电场和可再生能源设施：全密封油浸式变压器设计可将风力涡轮机的低压输出（400V-1000V）升压至 35 kV 或更高，用于电网传输——即使在偏远、恶劣的环境中也是如此。

港口、铁路和采矿作业：油浸式变压器的耐用性和高过载能力非常适合这些要求苛刻的工业环境。

公用事业规模的太阳能发电厂：大型油浸式变压器组负责太阳能发电厂的电力转换和并网。

核电站和军用电网：专用油浸式变压器设计满足这些行业所需的高可靠性和可靠性标准。

值得注意的是，这两种技术之间的互补关系日益增强，而非竞争关系。现代电力系统通常在室内部署浇注树脂式变压器，用于可靠至关重要的配电，而在室外则使用油浸式变压器进行大功率转换——从而形成一种融合两者优势的混合架构。

第六部分：结论

浇注树脂变压器和油浸式变压器之间的争论并非在于哪种变压器在各个方面都更胜一筹，而在于哪种变压器更适合您的特定应用。浇注树脂变压器堪称可靠、环保和低维护成本的典范。其坚固的环氧树脂封装提供了油浸式变压器无法比拟的防火性能，其密封结构可有效防止潮气和污染，其机械强度足以承受地球上上限严苛的环境。对于室内安装、可靠关键设施和环境敏感场所而言，浇注树脂变压器不仅仅是一种选择，更是显而易见的负责任之选。

与此同时，油浸式变压器依然是功率和效率方面无可争议的佼佼者。在变电站、工业园区、风力发电场或输电网络中，当需要以高电压输送大量电能时，油浸式变压器优质的冷却性能、更高的容量和更低的每千伏安成本使其成为不可替代的选择。现代密封设计显著降低了维护负担和火灾风险，确保油浸式变压器能够不断发展壮大。

常问问题

Q1：你们的浇注式树脂变压器支持的电压范围是多少？

答：我们的浇注树脂型变压器涵盖 0.4kV 至 35kV，是室内配电和商业应用的理想选择。

Q2：浇注树脂式变压器的防火性能如何？

A：浇注树脂型变压器采用自熄性环氧树脂，符合F级防火标准，无漏油风险。

Q3：浇注树脂式变压器需要哪些维护？

答：浇注树脂式变压器几乎无需维护——无需油检，无需过滤器，只需每年定期进行目视检查。

Q4：你们的油浸式变压器功率容量可达多少？

答：我们的油浸式变压器容量范围从 50kVA 到 500MVA，服务于变电站、工业和可再生能源项目。

Q5：油浸式变压器是否环保？

答：现代油浸式变压器设计采用密封油箱和波纹翅片，去除了泄漏和油污染的风险。

Q6：油浸式变压器油多久需要检测一次？

答：我们建议每六个月对油浸式变压器单元进行一次溶解气体分析，以确保绝缘完整性和使用寿命。
