干式变压器

单相干式变压器是单相配电系统的核心变压设备，铁芯与绕组采用固体绝缘材料（环氧树脂、Nomex 纸等），以空气为冷却介质，无绝缘油设计，额定电压多适配 220V/380V 民用及小型工业场景。

其结构简洁，主要由单相铁芯、高低压绕组、绝缘封装层、温控组件及外壳构成：铁芯通常为壳式或芯式结构，选用高导磁冷轧硅钢片，降低空载损耗与噪音；绕组采用无氧铜导线绕制，经真空浇注或 VPI 浸渍工艺处理，绝缘性能优异；外壳防护等级多为 IP20/IP23，适配室内安装。

icon 产品特性

采用环氧树脂浇注或 VPI 真空浸渍绝缘工艺，无绝缘油设计，彻底去除油泄漏、火灾、爆炸风险；绝缘材料阻燃自熄，遇火不释放有毒气体，适配居民楼、商超、小型机房等人员密集场所。

结构紧凑、体积小、重量轻，支持壁挂、落地两种安装方式，无需专用配电室，可直接接入单相电网，特别适合空间受限的小型负载场景（如照明系统、家电供电、精密仪器配套）。

铁芯选用高导磁冷轧取向硅钢片，搭配无氧铜绕组，空载损耗和负载损耗远低于传统油浸式变压器，符合国家能效标准；运行噪音低至 45dB 以下，适配对噪音敏感的办公、居住环境。

绕组绝缘层致密牢固，抗潮湿、抗粉尘能力强，可在 - 25℃~40℃宽温环境稳定运行；铁芯采用 45° 全斜接缝工艺，磁阻小、运行振动弱，有效延长设备使用寿命，故障率低。

无油位、油质检测等维护环节，日常仅需定期除尘和紧固件检查；部分型号内置温控传感器，实时监测绕组温度并提供超温报警，进一步降低运维工作量和成本。

icon 详细描述

单相干式变压器是适配单相配电系统的无油化变压设备，以空气为冷却介质，铁芯和绕组采用环氧树脂浇注或 VPI 真空浸渍工艺绝缘，广泛应用于民用及小型工业单相负载场景。

其结构紧凑，核心由三大部件组成：

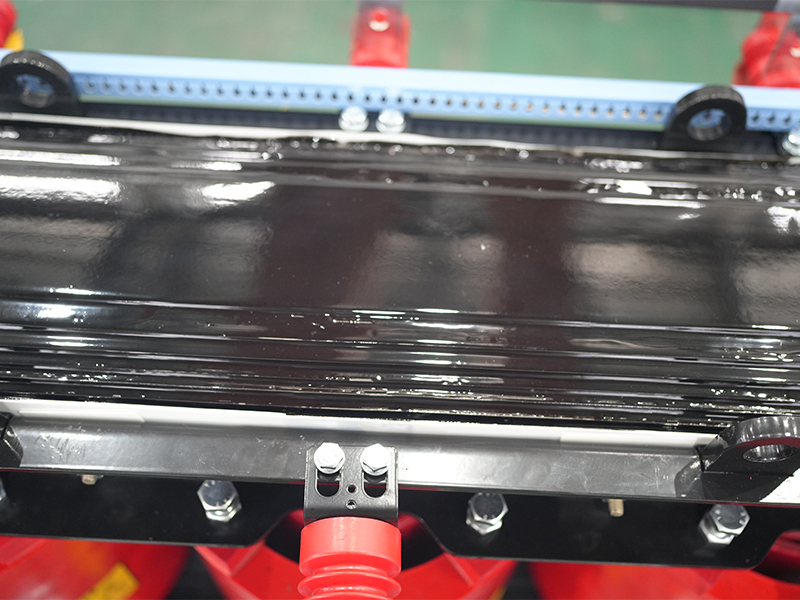

铁芯：采用高导磁冷轧取向硅钢片，多为壳式或芯式结构，45° 全斜接缝叠装，降低空载损耗与运行噪音，表面涂覆绝缘漆防止片间短路。

绕组：导体选用无氧铜导线 / 铜箔，高低压绕组同心绕制在铁芯柱上，经固体绝缘工艺处理后，绝缘性能优异、机械强度高，抗短路能力强。

辅助组件：配备薄型金属外壳，防护等级多为 IP20/IP23；部分型号内置 PT100 温控传感器，实现超温报警，保障安稳运行。

icon 单相干式变压器核心参数聚焦单相小容量配电场景

关键指标及作用
额定容量单位	kVA，常见范围 0.5~100kVA，自然风冷（AN）为基础容量，部分型号支持强迫风冷（AF），容量可提升 20%~30%。
额定电压高压侧常见	220V/380V，低压侧按需匹配 12V/24V/110V/220V 等，电压比决定变压比例，适配不同单相负载。
额定电流计算公式	IN=UNSN，单位 A，是熔断器、导线等配套器件选型的直接依据。
绝缘等级主流	F 级（155℃）、H 级（180℃），采用环氧树脂或 Nomex 纸绝缘，耐热性好，运行稳定。
短路阻抗常见	4%~8%，数值越大抗短路能力越强，可降低短路电流对设备的冲击。
防护等级常规	IP20（户内清洁环境），可定制 IP23（防淋水），满足不同安装场景的防护需求。
频率国内标准	50Hz，出口型号适配 60Hz（北美、东南亚等市场）。
