在电力分配和转换领域，变压器在确保不同电压等级间电能效率、可靠地传输方面发挥着至关重要的作用。在各种类型的变压器中，干式变压器凭借其独特的特性和优势，已成为众多应用领域的选择。本文旨在概述干式变压器，探讨其定义、工作原理、类型、优点和应用。

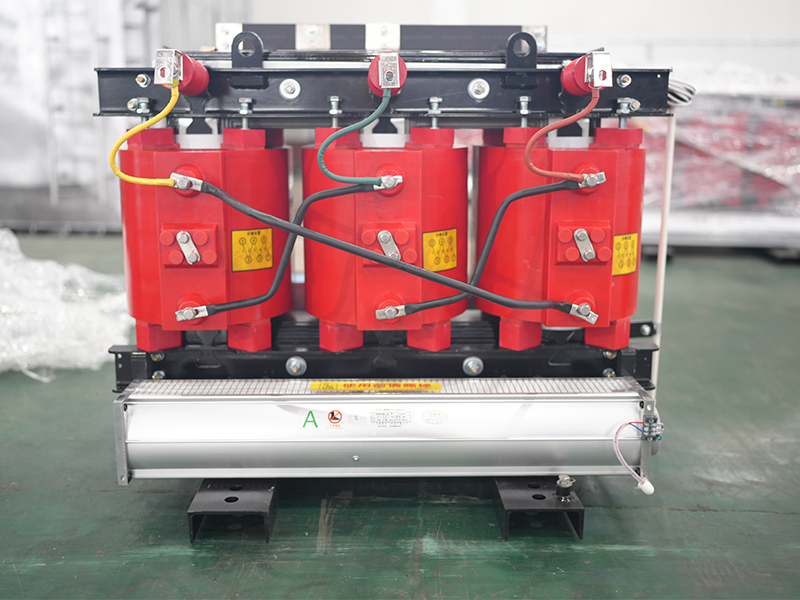

干式变压器简介

顾名思义，干式变压器是一种不使用油等液体绝缘介质的电力变压器。它依靠空气或环氧树脂、清漆或聚酯树脂等固体绝缘材料进行绝缘和冷却。这种根本性的区别使干式变压器与油浸式变压器截然不同，并带来了一系列优势，使其适用于特定的环境和应用。

液体的缺失干式变压器干式变压器去除了与漏油、溢油和火灾相关的风险，使其本质上更可靠、更环保。此外，其紧凑的设计和轻巧的重量使其更易于安装和维护，尤其是在空间有限或结构承载能力受限的区域。这些特性促使干式变压器在包括商业建筑、医院、数据、可再生能源系统等在内的各个行业中日益普及。

干式变压器的工作原理

与所有变压器一样，干式变压器的工作原理是电磁感应。它们由初级绕组和次级绕组组成，两者均缠绕在叠片铁芯上。当交流电 (AC) 流过初级绕组时，会产生变化的磁场，该磁场会在次级绕组中感应出电动势 (EMF)，从而将电能从一个电路传递到另一个电路，而无需绕组之间有任意直接的电气连接。

干式变压器运行过程中产生的热量通过自然空气流动或强制通风散热，具体取决于所采用的冷却方式。自然空气冷却 (AN) 依靠变压器表面周围的空气对流来散热，而强制空气冷却 (AF) 则使用风扇或鼓风机来增强空气循环并提高冷却效率。冷却方式的选择取决于变压器的尺寸、额定功率和应用要求。

干式变压器的类型

根据绝缘和封装方法，干式变压器可大致分为两大类：浇注树脂干式变压器（CRT）和真空压力浸渍变压器（VPI）。

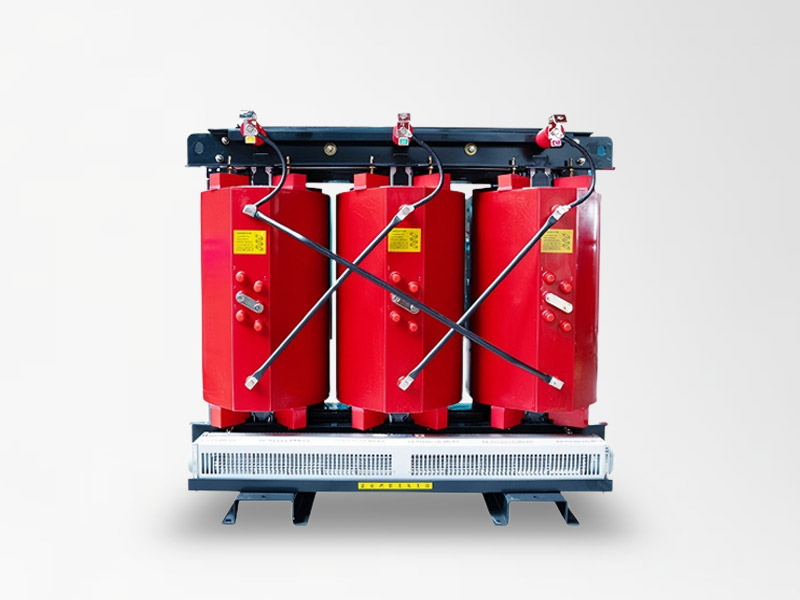

浇注树脂干式变压器（CRT）：在阴极射线管（CRT）中，初级和次级绕组均采用环氧树脂封装，可有效防止潮气、灰尘、腐蚀和其他环境因素的影响。这种封装还能增强变压器的机械强度和抗短路能力。由于阴极射线管具有不吸湿、不易燃和免维护的特性，因此适用于高湿度环境、室内安装和火灾风险区域。其额定功率范围从几千伏安到几千伏安不等，绝缘等级通常可达F级（温升90°C）。

真空压力浸渍变压器（VPI）：VPI变压器采用真空压力浸渍工艺，将绝缘漆或树脂涂覆到绕组上。该工艺确保绝缘材料完全渗透到绕组结构中，从而提供优质的绝缘性和防潮性能。VPI变压器以其高可靠性、长使用寿命和耐恶劣工况而著称。它们常用于对耐用性和性能要求极高的工业应用中。

干式变压器的优点

与传统的油浸式变压器相比，干式变压器具有诸多优势，使其成为许多应用领域的理想选择：

1.增强可靠性：由于不含液体绝缘介质，干式变压器去除了漏油、溢油和火灾的风险，从而降低了对环境和人身伤害的可能性。此外，干式变压器还具有自熄性，进一步提高了其可靠性。

2.环境友好性：干式变压器不含多氯联苯（PCBs）等有害物质，而这些物质曾广泛用于老式油浸式变压器中。这使得干式变压器更加环保，并符合现代环保法规。

3.降低维护成本：与油浸式变压器相比，干式变压器的固体绝缘和空气冷却机制使其维护需求极低。无需定期进行油液检测、更换或采取泄漏控制措施，从而降低了运营成本和停机时间。

4.紧凑型设计：干式变压器通常比同等额定值的油浸式变压器更轻更小，因此更易于安装和运输。其紧凑的设计也使其安装位置更加灵活，例如可以安装在建筑物的高层和屋顶。

5.提高耐火性能：干式变压器的不可燃特性使其成为医院、学校和商业建筑等高火灾风险区域的理想安装选择。此外，它们还可以安装在靠近负载的位置，而无需采取复杂的防火措施。

干式变压器的应用

干式变压器的多功能性和诸多优点使其在各个行业和应用中得到广泛应用：

1.商业建筑：干式变压器常用于办公楼、商场和酒店，以提供可靠可靠的电力分配。其结构紧凑、噪音低，使其非常适合安装在人员密集的室内场所。

2.医院：在医疗机构中，患者可靠至关重要，干式变压器提供了一种防火且免维护的配电解决方案。它们也用于医疗影像设备和其他对电气隔离和可靠性要求极高的关键应用领域。

3.数据：数据需要不间断电源 (UPS) 来确保服务器和其他 IT 设备的持续运行。干式变压器为这些设施的配电提供了一种可靠效率的解决方案，其紧凑的设计还能极大限度地利用空间。

4.可再生能源系统：随着对太阳能和风能等可再生能源的需求不断增长，干式变压器在效率电力转换和分配中发挥着越来越重要的作用。它们能够承受恶劣的环境条件并提供可靠的性能，使其成为可再生能源装置的理想选择。

5.工业应用：在工业领域，耐用性和性能至关重要，干式变压器常用于为电机、水泵和其他设备供电。它们具有良好的抗短路能力和过载能力，使其适用于严苛的工业环境。

结论

总之，干式变压器代表了变压器技术的重大进步，其诸多优势使其适用于各种应用。更高的可靠性、更环保的特性、更低的维护需求、更紧凑的设计以及更强的耐火性能，促使其在商业建筑、医院、数据、可再生能源系统和工业应用中日益普及。随着对效率可靠配电需求的不断增长，干式变压器在现代电力系统中的作用预计将更加突出。通过了解干式变压器的特性和优势，工程师和设计人员在为项目选择变压器时可以做出明智的决策，从而助力构建更可靠、更效率、更可持续的配电解决方案。
