在现代电力系统中，油浸式变压器是一项基石技术，能够实现高效可靠的电能传输和分配。作为一种电力变压器，它利用绝缘油作为冷却介质和电绝缘体，这与依赖空气或其他气体的干式变压器截然不同。这种双重功能使其能够……油浸式变压器它们能够处理更高的功率容量，在更恶劣的环境条件下运行，并保持长期稳定性，这使得它们在工业、商业和公用事业应用中不可或缺。

核心部件和工作原理

一个基本结构油浸式变压器变压器主要由三部分组成：铁芯、绕组和绝缘油。铁芯通常由叠层硅钢片制成，为初级绕组中交流电产生的磁通量提供低电阻通路。绕组——缠绕在铁芯上的铜或铝导体——分为初级绕组和次级绕组。当交流电压施加到初级绕组时，会在铁芯中产生交变磁场，并通过电磁感应在次级绕组中感应出电压。初级绕组和次级绕组的匝数比决定了电压转换比，从而实现升压或降压功能。

绝缘油在这一过程中起着至关重要的作用。将铁芯和绕组浸入油中可确保两个关键功能：电气绝缘和热管理。即使在高压应力下，油的高介电强度也能防止绕组之间或绕组与接地油箱之间发生电气击穿。同时，其高比热容和高导热性使其能够高效地吸收铁芯和绕组的热量。随着油温升高，它会通过自然对流上升，并将热量传递给安装在变压器油箱上的散热器或散热片。冷却后的油随后循环回铁芯，形成一个连续的热循环，从而将工作温度维持在临界阈值以下（通常低于 85°C）。这种冷却效率对于大型变压器尤为重要，因为散热直接影响其效率和使用寿命。

类型和设计变体

根据油保存策略的不同，Qil浸没式变压器可分为两种主要设计：密封式和储油罐式。

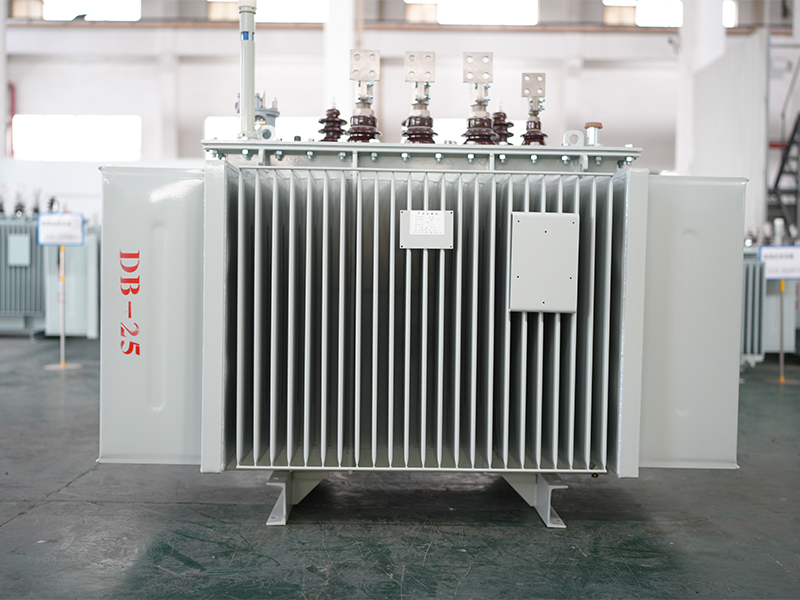

1.密封式变压器：这种油封采用完全密封的油箱，油箱内充满油，油面上方有一个小型气垫（通常为氮气）。随着温度变化，油会膨胀或收缩，气垫会补偿体积变化，防止空气与油接触。这种设计最大限度地减少了水分渗入和氧化，延长了油的使用寿命，并减少了维护频率。它非常适合室内安装或低湿度环境。

2. 储能式变压器：这种装置包含一个外部储油罐，通过管道与主油罐相连。储油罐内装有额外的油和一个装有干燥剂（例如硅胶）的呼吸系统，用于吸收进入空气中的水分。随着主油罐油量的变化，油会流入或流出储油罐，从而维持压力平衡，同时将主油罐与外界空气隔离。这种设计适用于潮湿或多尘地区的户外应用，在这些地区，湿度控制至关重要。

其他变化包括冷却方式：ONAN（油冷自然对流）、ONAF（油冷自然对流强制）和OFAF（油冷强制对流）三种冷却方式。ONAN依靠油和空气的自然对流进行循环，适用于小型变压器。ONAF通过增加风扇来加速流经散热器的气流，从而增强中型变压器的冷却效果。OFAF则使用泵强制油在热交换器中循环，使大容量变压器能够在重载下高效运行。

主要优势和应用

油浸式变压器的优势在于其高功率密度、热稳定性和成本效益。与干式变压器相比，油浸式变压器单位体积的输电能力可提高2-3倍，因此成为高压变电站、可再生能源电站（例如太阳能和风力发电厂）以及工业园区的首选。其坚固的结构还能承受短路等机械应力以及雷击等电气故障，从而确保关键基础设施的可靠性。

就应用领域而言，油浸式变压器占据主导地位：

发电：火电、水电和核电厂中的升压变压器将发电机电压（例如 10-20 kV）提升到输电电压（例如 110-800 kV），从而减少长距离输电线路的损耗。

传输网络：高压变压器促进区域间的大规模电力传输，而中压变压器（例如 35 千伏）则将电力分配到工业区。

配电系统：杆式或垫式油浸变压器可将电压降低（例如，从 10 kV 降至 400 V），用于住宅和商业用途，确保安全稳定的供电。

专业行业：钢铁厂、石油钻井平台和数据中心都依赖这些变压器的过载能力以及对极端温度或多尘环境的耐受性。

环境与安全考量

尽管油浸式变压器具有诸多优势，但仍存在环境和安全隐患。传统的石油基矿物油不可生物降解且易燃，一旦发生泄漏或油箱破裂，便会造成土壤污染和火灾隐患。为了解决这些问题，现代设计采用可生物降解的绝缘油，例如天然酯类（如大豆油）或合成酯类。这些替代油具有更高的燃点（>300°C，而矿物油的燃点约为160°C）、更低的易燃性以及更好的环境兼容性，符合全球可持续发展目标。

安全规程还强调泄漏预防和应急响应。变压器安装在含油底座上或配备油水分离器以防止泄漏，同时压力释放装置和气体探测器可降低爆炸风险。定期维护——包括油样采集（用于介电强度、水分和气体分析）、密封检查和热成像——可确保及早发现潜在故障，并在妥善维护的情况下将使用寿命延长至25-40年。

结论

油浸式变压器在现代电力系统中仍然是不可或缺的技术，兼具效率、可靠性和成本效益。它能够处理高功率负载，在恶劣环境下运行，并集成先进的冷却和绝缘设计，使其成为全球能源基础设施的支柱。尽管环境影响等挑战依然存在，但生物降解油和智能监控系统的创新正在为更安全、更环保的变压器铺平道路。随着世界向可再生能源和分布式电网转型，油浸式变压器通过模块化设计和增强的热管理展现出的适应性将继续提升其重要性，确保其在迈向可持续电气化的进程中始终扮演关键角色。无论是在城市变电站、偏远风电场还是工业中心，油浸式变压器在提供稳定、高效电力方面的作用都无可比拟，巩固了其作为现代文明基石的地位。

常问问题

问：油浸式变压器的典型使用寿命是多久？

答：油浸式变压器的使用寿命为25至40年，具体取决于维护情况、运行条件和负载循环次数。定期进行油液检测和检查可以延长其使用寿命。

问：变压器中的绝缘油应该多久检测或更换一次？

一个：绝缘油应每年进行介电强度、水分和气体含量测试。每10-15年需要更换一次，或者如果在分析过程中检测到污染/劣化，则需要更换。

问：油浸式变压器可以在高湿度或沿海环境中使用吗？

一个：是的，带有呼吸器和防潮密封件的储油式油浸变压器非常适合潮湿或沿海地区，可防止腐蚀和油劣化。

问：现代油浸式变压器包含哪些安全功能？

一个：现代设备配备了泄压阀、气体探测器和密封装置，以防止爆炸。耐火天然酯油也能提高高风险区域的安全性。

问：油浸式变压器是否适用于太阳能发电厂等可再生能源项目？

一个：当然。油浸式变压器能高效地将太阳能逆变器产生的电压升压，用于并网传输，能够承受户外环境，并可靠地处理波动负载。
