500kVA 油浸式变压器是工矿企业、居民小区及商业区域常用的配电设备，依靠绝缘油实现散热与绝缘防护，采用油浸自冷方式运行稳定，噪音低、整体技术成熟、耐候性佳，可适配户外杆装、配电室、箱变等多种安装场景，具备不错的过载能力，日常维护简便，是民用及工商业配电的主流选型。
核心参数：
• 能效等级：二级能效（符合GB 20052-2024《电力变压器能效限定值及能效等级》标准）
• 维护特性：定期维护设计（需按周期检测变压器油质、密封性能，延长设备使用寿命）
• 质保期限：3年质保（覆盖核心部件故障维修与更换，保障用户长期使用权益）
产品特性
二级能效设计+铜线绕组，降低运行损耗；全密封油箱减少油质劣化，设备设计使用寿命可达25年以上。
具备完善的保护装置（含瓦斯继电器、压力释放阀、温度计），可实时监测设备运行状态，发生故障时快速切断电路，避免事故扩大；油箱采用抗腐蚀钢材，适应户外风雨、沙尘等复杂环境。
支持户外露天安装，无需专用机房，节省基建成本；具备1.2倍过载能力，可在用电高峰期短期承载超额负荷，保障中容量供电连续性。
全密封结构减少维护频次，仅需定期检测油质与密封状态，维护流程简单；核心部件采用成熟工艺，故障率低，后续运维成本可控。
详细描述

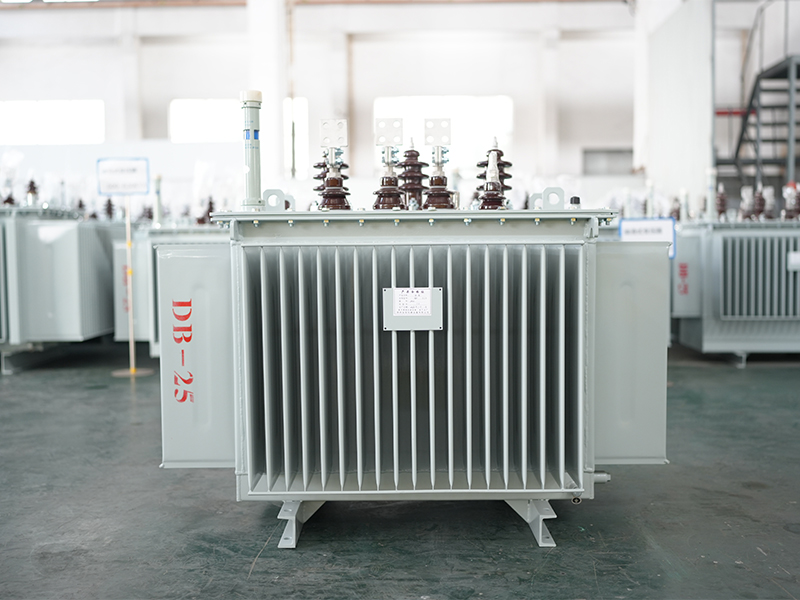

油浸式变压器是三相、全密封结构、铜线绕组的二级能效配电变压器，为当前国内户外中容量配电领域的主流机型。其采用全密封油箱设计，有效防止变压器油氧化受潮，显著降低油质劣化速度；铜线绕组具备低电阻特性，配合效率高的散热片结构，实现低损耗运行，较传统S11型油浸式变压器损耗降低约20%。该机型兼具良好的过载能力与环境适应性，可在-30℃~40℃温度范围内稳定工作，广泛应用于户外中容量电力传输、中型工业配电、城市配电网扩容等场景，为中大功率用电场景提供可靠电力支撑。
关键电气参数（以500kVA / 10kV / 0.4kV为例）
| 参数项 | 典型值 | 说明 |
| 额定容量 | 500kVA | 长期安稳运行状态下，可承载的大视在功率，满足中功率用电场景负荷需求 |
| 额定电压 | 高压10kV，低压0.4kV | 可根据用户需求定制6kV、11kV、35kV等高压等级，适配不同电网电压标准 |
| 联结组别 | Dyn11 | 具备较强的抗不平衡负载能力，零序电流可顺畅流通，保障三相负载均衡供电 |
| 短路阻抗 | 4.5%~6.5% | 配电场景常用5%~6%，有效限制短路电流，保护下游配电设备安稳 |
| 空载损耗 | ≤0.95kW | 符合二级能效标准，空载运行时电能损耗低，长期使用可节省大量电费支出 |
| 负载损耗 | ≤5.1kW（75℃） | 铜线绕组降低电阻损耗，负载运行时能量转化效率高，减少能源浪费 |
| 绕组温升 | ≤65K（AN，A级） | 符合国家标准限值，有效控制绕组发热，避免因高温导致绝缘老化 |
| 噪音水平 | ≤58~63dB（A） | 采用低噪音铁芯结构与减震设计，较传统机型噪音降低5dB，减少环境噪音污染 |
核心参数及适用场景
| S11型500kVA油浸式变压器 | ||
| 能效等级 | GB 20052-2024 二级能效（NX2） | 适配基础节能合规要求，平衡性能与预算 |
| 空载损耗 | 1.2 约 0.75kW | 损耗略高，满足基础中小容量配电能耗需求耗略高，满足基础配电能耗需求行能耗成本更优 |
| 负载损耗 | 5.1 约 10.5kW（75℃） | 与同容量机型一致，负载工况能耗稳定 |
| 局部放电量 | ≤10pC | 绝缘性能可靠，保障基础运行安稳境，运行更可靠 |
| 铁芯材料 | 普通高牌号硅钢片 | 中容量 兼顾磁导率与成本，满足常规配电工况需求 |
| 适用场景 | 预算有限、负普通≤60%的中容量中型农业灌溉配电、乡镇中容量电网改造等基础电网改造等基础配电场景 | 适配低负载常规工况，性价比突出 |
常问问题
长期停用（超过3个月）重新投运需全方面检查，步骤如下：
① 外观检查：清理变压器表面杂物，检查油箱有无变形、渗漏，密封部位是否完好；套管有无破损、积污。
② 油质及油位检查：油位需在正常刻度范围，油质外观透明无杂质；若停用超6个月，需重新检测油质（击穿电压、酸值、含水量等），不合格则需换油或过滤处理。
③ 绝缘检查：用摇表检测绕组对地、绕组间的绝缘电阻，阻值需符合标准（10kV等级≥100MΩ），若阻值过低需进行干燥处理。
④ 保护装置检查：检查瓦斯继电器、压力释放阀、温度计、散热风扇等保护和辅助装置是否完好，动作是否灵敏。
⑤ 空载试运行：确认无异常后，进行空载试运行4~6小时，监测油温、噪音、电流等参数，无异常后方可带负载运行。
