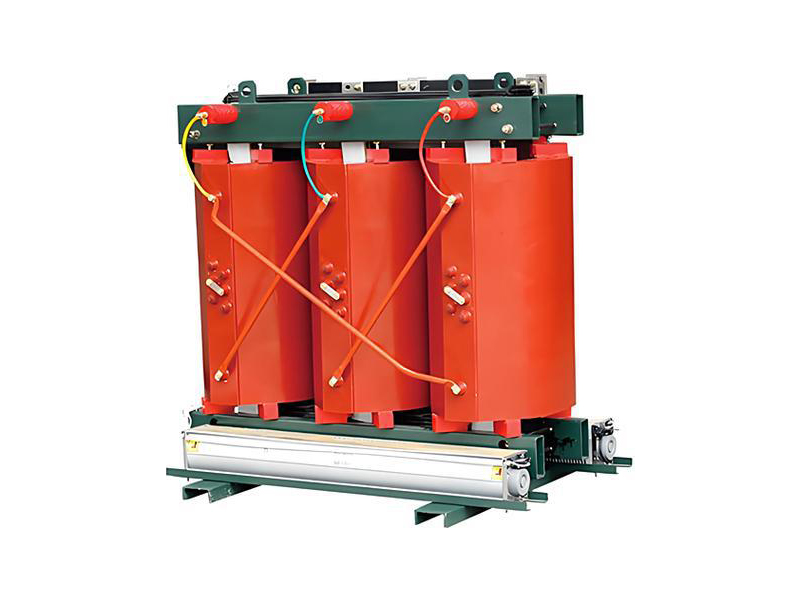

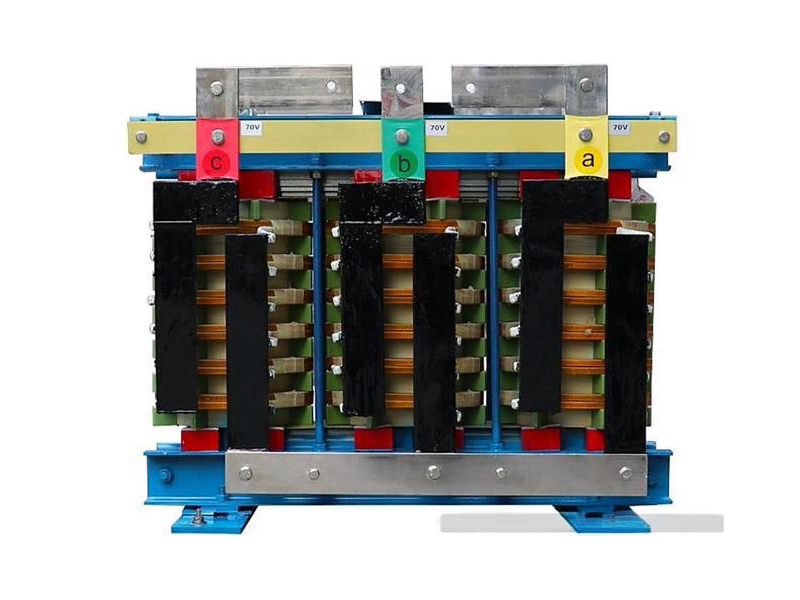

整流变压器是专门为整流设备（整流器、晶闸管、二极管整流装置）配套的特种变压器，核心作用是将电网高压 / 中压变换为适合整流电路的电压，同时实现电气隔离、相位移相、抑制谐波、平衡负载，为电解、电镀、电化学、直流传动、充电系统等提供稳定直流电源。
主要特点：
• 移相整流：常用多绕组、多相位设计（如 12 脉波、24 脉波），有效抑制谐波，提高电网侧功率因数。
• 电气隔离：高低压侧严格隔离，保护整流装置与负载安稳。
• 抗直流偏磁：结构设计考虑整流负载特性，减少直流分量对铁芯饱和的影响。
• 过载与抗短路能力强：适应整流系统冲击性负载，运行稳定可靠。
• 适配多种整流电路：可配套单相 / 三相全波、桥式、多脉波整流系统，满足不同直流输出需求。
产品特性
支持 12 脉、24 脉、36 脉等多脉波整流，通过移相绕组实现相位差，大幅降低谐波电流。提高功率因数，减少对电网污染，满足高要求供电标准。
低压侧采用大截面铜排、多支路并联设计，可输出数万安培大电流，满足电解、电镀、电化学等需求。电压调节范围宽，适配不同直流输出要求。
可配置有载调压（OLTC）或无载调压，调压范围宽、调节精度高。适应电网电压波动与负载变化，保证直流输出稳定。
支持 ONAN、ONAF、OFAF、OFWF 多种冷却方式。大容量 / 大电流产品采用强迫油循环风冷 / 水冷，散热效率高，长期重载不超温。
整体布局合理，体积适中，便于运输与现场安装。大电流出线端子标准化，连接可靠，检修、维护方便。
密封、防腐、防尘、防油污设计，适应工业现场高温、粉尘、腐蚀性气体环境。可定制防腐、防盐雾、户外型结构。
详细描述
整流变压器是一种专为整流系统配套的特种电力变压器，主要功能是将电网交流电转换为适合整流装置（如二极管、晶闸管）工作的交流电压，再通过整流器输出直流电。它广泛应用于电解、电镀、电化学、直流传动、充电、冶金、化工等需要直流电源的领域，是交直流变换系统中的核心设备。
品质优势
抗直流偏磁，运行稳定
铁芯与绕组结构专门针对整流负载优化，有效抑制直流分量，避免铁芯饱和、过热、噪声增大。
长期在交直流混合工况下运行，性能稳定、寿命长。
低损耗、效率高
采用高导磁冷轧取向硅钢片，空载损耗低；
绕组采用优质铜材与优化结构，负载损耗小，整体效率高，长期运行更节能。
强抗短路与过载能力
绕组压紧、支撑结构强化，耐受整流系统冲击性负载与短路电流。
短时过载能力强，适应电解、电镀、直流传动等周期性重载工况。
可靠绝缘与密封
采用优质油纸绝缘系统，绝缘裕度大、耐温等级高。
密封油箱、防渗漏设计，延长绝缘油寿命，整机可靠性高。
安稳保护完善
配置瓦斯继电器、压力释放阀、油温 / 绕组温控、油位监测等多重保护。
可配套在线监测与远程监控接口，实现智能运维与故障预警。
核心参数
| 整流变压器 | |
| 额定容量 | 按整流系统配置，常用 100kVA～100MVA |
| 高压侧电压 | 10kV / 35kV（电网侧） |
| 低压侧电压 | 按直流输出要求设计，几十 V～几百 V |
| 相数 / 频率 | 三相，50Hz |
| 联结组标号 | Dyn11、Yd11、Z 型曲折联结、多绕组移相联结（12 脉波、24 脉波等） |
| 短路阻抗 | 6%～12% |
| 调压方式 | 有载调压 / 无载调压 |
| 冷却方式 | ONAN / ONAF / OFAF / OFWF |
| 过载能力 | 短时 1.2～1.5 倍额定容量 |
| 绝缘水平 | 按高压侧电压等级设计 |
| 直流分量耐受 | 抗直流偏磁能力强，适合整流负载 |
