垫式干式变压器是中小型配电系统专用垫装式核心设备，采用增强型树脂浇注绝缘与效率高的自然风冷（或自然风冷+强制风冷组合）散热系统设计，兼具干式设备无油环保、安稳阻燃与垫装式设备安装便捷、节省空间的双重优势。适用于各类对安装空间有限、安稳环保要求较高的配电场景，如高层建筑楼层配电房垫装、小型变电站内紧凑布局配电、工业厂房设备旁就近垫装供电、商业综合体夹层配电、老旧建筑配电改造垫装、数据站机柜旁辅助配电等对供电可靠性需求适中且安装空间受限的领域，可在-25℃~40℃常规气候环境下长期稳定运行，满足中小型电力传输与分配需求。
核心参数：
• 能效等级：二级能效（符合 GB 20052-2024《电力变压器能效限定值及能效等级》标准）
• 结构特性：增强型树脂浇注绝缘 + 自然风冷为主（可选强制风冷）散热系统 + 专用垫装底座（全封闭加厚树脂绕组，防尘防潮防腐蚀，散热均衡效率高，垫装底座适配狭小空间安装，承重稳定，适配中小型连续配电工况）
• 维护特性：低维护设计（无需检测绝缘油质，仅需定期清理散热通道灰尘、检查绕组绝缘状态，延长设备使用寿命）
• 质保期限：3年质保（覆盖核心部件故障维修与更换，保障用户长期使用权益）
产品特性
采用增强型树脂浇注绝缘结构，无油运行，具备优异的阻燃自熄特性，彻底杜绝漏油、燃烧、爆炸等风险；运行过程中无污染物排放，符合绿色环保要求，特别适用于高层建筑、商业综合体、办公区域及生态敏感区等紧凑配电场景。
采用紧凑化设计，搭配专用承重垫装底座，体积较同容量传统机型缩小 20%~30%，重量≤1000kg（800kVA 及以下），可通过小型叉车搬运，适配楼层配电房垫装、设备旁就近垫装及小型预装式变电站内布局，无需额外扩大安装空间，大幅节省基建成本与安装周期；具备 1.2 倍过载能力（持续时间 30 分钟），可应对短期用电峰值，保障配电连续性。
二级能效设计+优化截面铜线绕组+高导磁硅钢片铁芯，大幅降低空载与负载损耗（较传统机型损耗降低 20%~30%）；增强型树脂绝缘结构抗水汽、防尘蚀、抗老化，设备设计使用寿命可达 25 年以上，适配长期中小型集中式配电需求。
具备基础的智能保护装置（含温控器、过热报警装置、短路保护、雷击浪涌保护装置），可实时监测设备运行状态，发生故障时快速切断电路并报警，避免事故扩大；全封闭加厚外壳结构+防凝露设计+专用垫装底座，适应室内狭小空间、楼层夹层等紧凑配电环境，抗冲击、抗腐蚀、抗潮湿能力强，运行稳定性高。
无油质检测、换油等维护需求，仅需每半年清理一次散热通道灰尘、目视检查绕组绝缘外观，维护流程极简；核心部件采用成熟工艺与高品质材料，故障率极低，适配半无人值守的集中式紧凑配电场景。
可选配简易智能监测模块，实现绕组温度、负载电流等关键参数的远程实时监控，支持故障预警与数据追溯，降低人工巡检成本，提升中小型紧凑式配电的运维效率。
详细描述
垫式干式变压器（主流型号如 SCB13 垫装系列）是三相、增强型树脂浇注绝缘+适配散热系统+专用垫装结构、铜线绕组的二级能效配电变压器，为当前国内中小型紧凑式配电领域的常用机型。其核心优势在于安稳环保性强、垫装设计节省空间、运行稳定且能耗低，具备基础的高强度绝缘防护与效率高的散热调控系统，可适配多种复杂的狭小密闭配电环境；增强型树脂浇注绝缘结构采用加厚绝缘层与抗老化树脂材料，能有效隔绝水汽、灰尘侵蚀，避免绕组绝缘老化，且具有优异的阻燃自熄特性，彻底去除油浸式设备漏油、燃烧的隐患；优化截面铜线绕组具备低电阻、低损耗特性，配合自然风冷为主的散热设计，实现超低损耗稳定运行。该机型兼具一定的过载能力与强环境适应性，可在-25℃~40℃温度范围内稳定工作，广泛应用于各类对安稳环保有严格要求且安装空间受限的配电场景，为中小型集中式用电需求、紧凑空间供电场景提供可靠的供电支撑。
关键电气参数（以常用垫式规格为例）
| 参数项 | 典型值 | 说明 |
| 额定容量 | 100kVA~800kVA | 长期安稳运行状态下，可承载的大视在功率，满足中小型紧凑式配电场景负荷需求 |
| 额定电压 | 高压 10kV/6kV，低压 0.4kV | 可根据用户用电需求定制电压等级，适配不同区域配电网电压标准 |
| 联结组别 | Dyn11/Yyn0 | 主流标准联结组别，接线简单便捷，适配各类三相配电系统，保障供电质量 |
| 短路阻抗 | 6%~8% | 中小型配电场景适配规格，有效限制短路电流，保护下游用电设备安稳 |
| 空载损耗 | ≤0.2kW~≤1.2kW | 符合二级能效标准，空载运行时电能损耗极低，长期使用可显著节省电费支出 |
| 负载损耗 | ≤1.5kW~≤8.5kW（120℃） | 优化截面铜线绕组降低电阻损耗，效率高的散热结构提升能量转化效率，减少能源浪费 |
| 绕组温升 | ≤100K（F 级绝缘，可升级 H 级） | 符合国家标准限值，树脂绝缘+适配散热协同控温，有效控制绕组发热，避免因高温导致绝缘老化 |
| 噪音水平 | ≤50dB（A）~≤60dB（A） | 采用低噪音铁芯结构、减震垫装底座设计，配合优化绕组排布，噪音低于同容量传统机型，适合靠近居民区、办公区域的紧凑配电场所使用 |

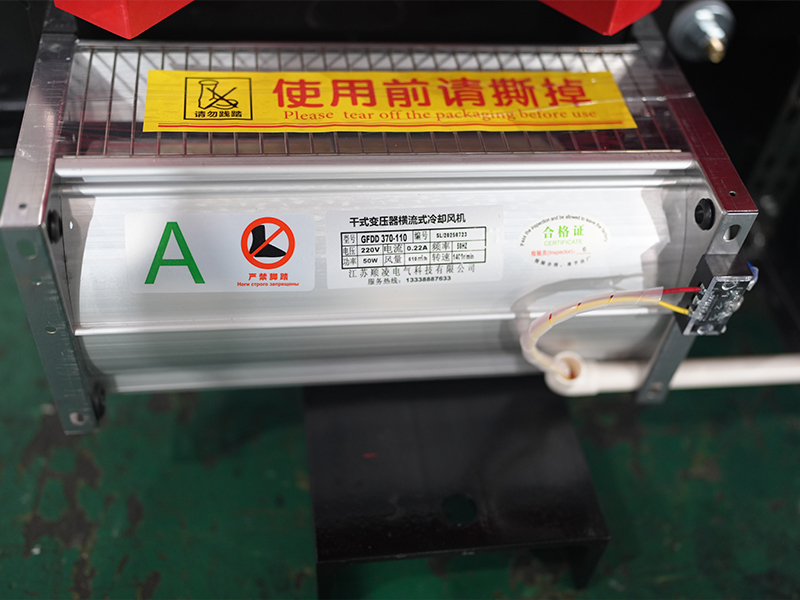

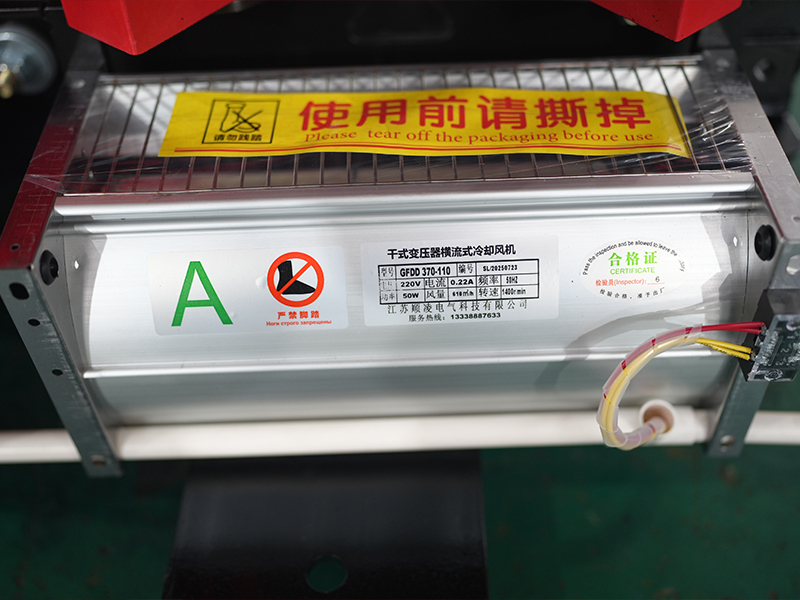

| 散热方式 | 自然风冷为主，可选强制风冷 | 适配中小型连续配电工况，自然风冷即可满足日常满负荷运行需求，可选强制风冷应对极端高温环境，散热结构适配垫装狭小空间布局 |
SCB10 型垫式干式变压器核心参数及适用场景
| 参数项 | 典型值 | 适用场景 |
| 能效等级 | GB 20052-2024 二级能效（NX2） | 预算有限、负载率≤60% 的高层建筑楼层辅助配电、小型工业厂房设备旁垫装供电、老旧建筑配电改造垫装、乡镇集中居住区紧凑配电、中型商业场所分支垫装配电、市政设施狭小空间配电等基础紧凑式配电场景，性价比突出，兼顾基础运行稳定性与安稳环保要求 |
| 空载损耗 | 约 0.25kW~1.5kW | |
| 负载损耗 | 约 1.8kW~9.0kW（120℃） | |
| 局部放电量 | ≤10pC | |
| 铁芯材料 | 普通高牌号硅钢片 | |
| 结构特性 | 树脂浇注绝缘+基础自然风冷结构+专用垫装底座 |
常问问题
垫式干式变压器安装需着重关注垫装稳定性、散热通畅与配电安稳，核心注意事项：
① 安装布局适配：需符合中小型紧凑式配电系统安装规范，与周边用电设备、线缆保持安稳间距≥1.2m，预留检修通道≥0.8m，充分利用狭小空间布局，无需单独划分大型防护区域；
② 散热空间预留：顶部≥0.8m、四周≥0.5m，避免安装在完全密闭的狭小空间或堆积杂物，自然风冷即可满足散热需求，室内安装时保证通风良好，散热结构需与垫装底座保持合理间距，确保散热顺畅；
③ 电源匹配与接地保护：确认输入输出电压与电网、用电设备电压一致，接线时选用适配截面的导线，端子紧固到位；外壳及铁芯采用单点接地方式，接地电阻需≤4Ω，确保漏电防护可靠；

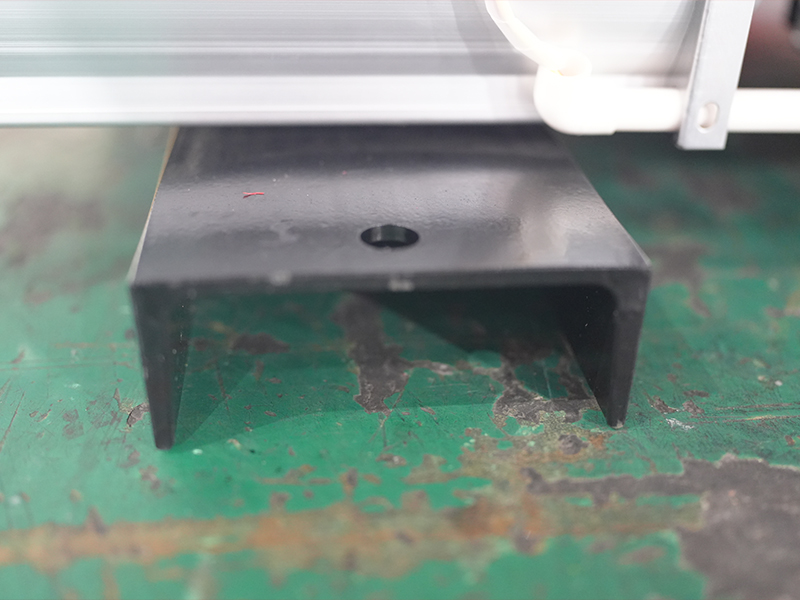

④ 垫装与固定：设备需采用小型叉车搬运，搬运过程中避免碰撞设备主体及散热结构；安装地面需平整坚实，承载力≥2.0t/㎡，垫装底座需与地面紧密贴合，采用膨胀螺栓固定牢固，防止运行时产生振动位移；
⑤ 楼层垫装要求：若安装于楼层配电房，需提前核算楼板承重能力，必要时加装承重垫板或加固层，避免结构过载；
⑥ 试运行检查：安装完成后需进行绝缘电阻测试等基础试验，合格后通电空载运行 30 分钟，检查有无异常噪音、温升过高现象，确认各项参数正常后即可投入使用。
