干式升压变压器是一种以空气为冷却介质、无绝缘油的升压型电力设备，核心功能是将低电压等级的电能提升至更高电压等级，满足长距离输电、新能源并网、工业高压供电等场景的升压需求。其继承了干式变压器防火防爆、免维护、安稳环保的核心优势，同时具备升压效率高、抗过载能力强、适配性广的特点，广泛应用于光伏、风电等新能源电站及工业自备电厂。
核心参数：
干式升压变压器的核心参数分为基础升压电气参数、冷却与温升参数、结构与绝缘参数、性能与保护参数四大类，精确对应升压场景的电压转换、功率传输、安稳运行需求，可直接用于产品选型、技术方案编制、招标采购及营销材料标注。
产品特性
采用专门设计的升压绕组配置，可将逆变器输出（0.4kV~0.69kV）瞬间提升至电网级输电电压（10kV/35kV），并将能量损失降低。
采用完全无油的固体树脂绝缘。它本身具有阻燃性和自熄性，去除了高压油浸式升压变压器常见的火灾和爆炸风险。
专为承受风能和太阳能发电中固有的严重谐波失真和巨大负载波动而设计，确保超稳定的电网并网。

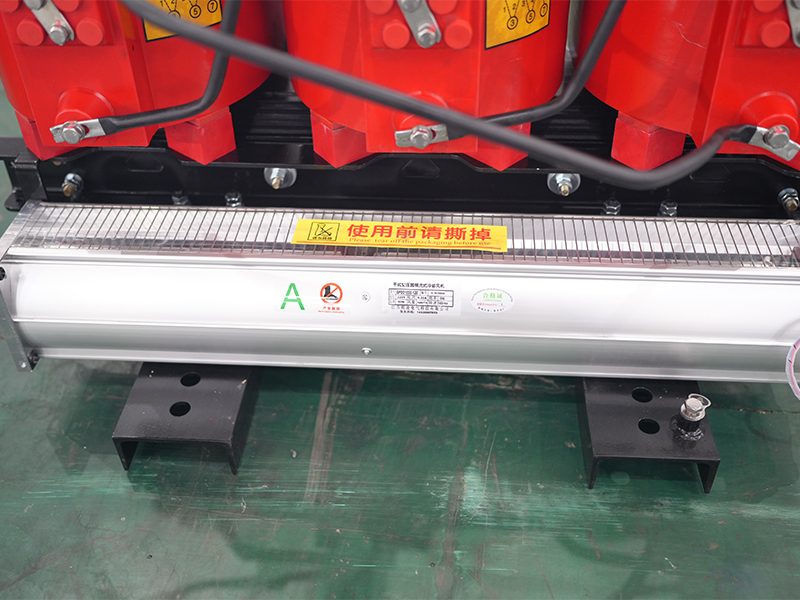

支持双模式（AN/AF）。在强制送风（AF）模式下，升压能力可提升30%至50%，以充分利用太阳能/风能发电高峰期。
由于不含绝缘油，因此无需定期进行油液检测、过滤或更换。这对于派遣维护人员成本高昂的偏远太阳能发电厂和风力发电站而言是理想之选。
占地面积高度紧凑，专为安装在工业电网和可再生能源领域部署的预制集装箱式变电站（箱式变电站）而设计。
品质及特点
干式升压变压器作为新能源并网、工业高压供电的核心升压设备，兼具干式变压器的安稳环保属性与升压变压器的效率高的电压转换能力，其品质亮点聚焦于高可靠、效率高、强适配，产品特点则针对性解决升压场景的负载波动、电网接入、安装运维等核心需求，适用于产品手册、营销文案、技术方案及客户沟通场景。
关键升压电参数
| 范围 | 典型值 | 描述 |
| 额定容量 | 800千伏安～5000千伏安 | 为集中式可再生能源收集和输送而设计的大规模容量。 |
| 额定升压电压 | 输入：0.4kV / 0.69kV 输出：10kV / 35kV | 将逆变器/发电机电压精确转换为标准中高压电网电压。 |
| 向量组 | Dyn11 / Yd11 | 标准配置确保电网同步和谐波抑制。 |
| 短路阻抗 | 6.0% ~ 8.0% | 经过专门校准，具有更高的阻抗，能够承受电网侧严重的短路冲击。 |
| 绝缘等级 | F级（155℃）/ H级（180℃） | 实心树脂浇铸确保在持续重载传动条件下具有优异的耐热性。 |
| 冷却方法 | 开/关 | 自然通风处理基本负荷；强制通风在高峰发电期间大限度地提高能量捕获。 |

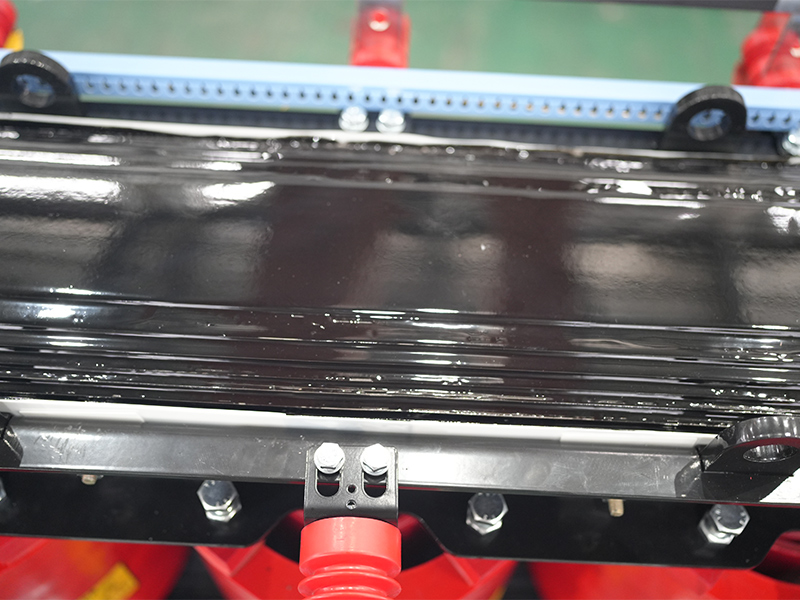

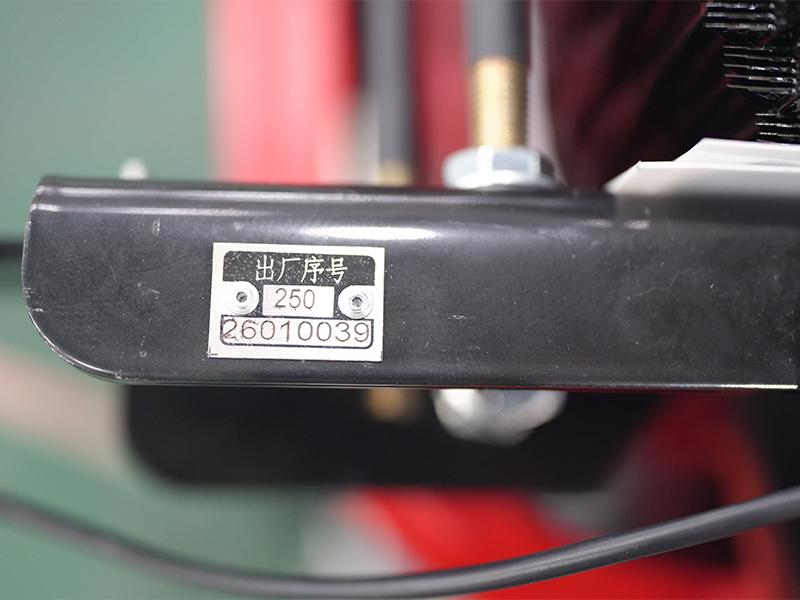

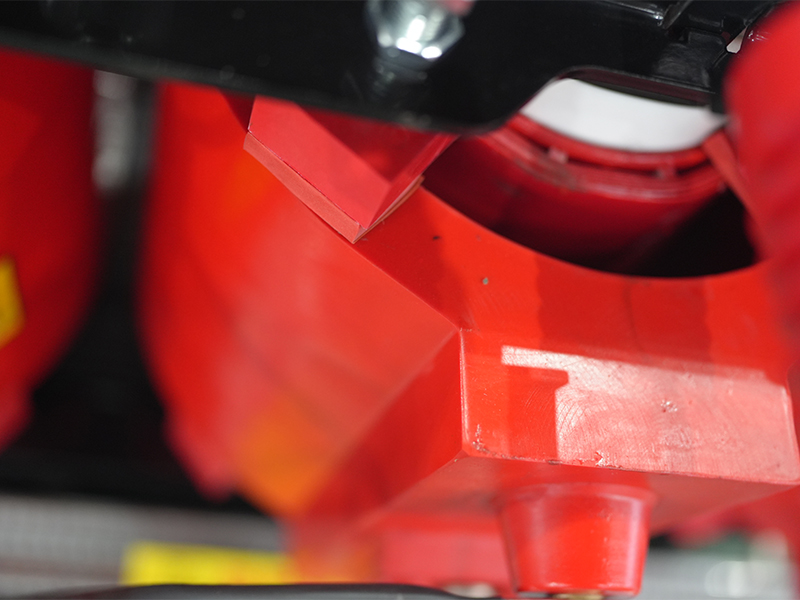

[干式升压变压器图片]
标准升压系列技术参考（35kV级）
| 容量 （kVA） | 阻抗电压 （%） | 空载损失 （W） | 负载损失 （W） | 总重量 （kg） | 外形尺寸 W×D×H（mm） |
| 800 | 6.0 | 1150 | 8200 | 2600 | 1500×1000×1450 |
| 1000 | 6.0 | 1350 | 9800 | 3000 | 1550×1050×1500 |
| 1250 | 6.0 | 1580 | 11800 | 3500 | 1650×1100×1600 |
| 1600 | 6.0 | 1920 | 14500 | 4200 | 1750×1150×1700 |
| 2000 | 6.0 | 2350 | 17500 | 4900 | 1850×1250×1850 |
| 2500 | 6.0 | 2850 | 21500 | 5800 | 1950×1300×1950 |
| 3150 | 6.0 | 3450 | 26000 | 7000 | 2100×1400×2150 |
上表展示了35kV并网中常用的大容量干式升压变压器配置。其尺寸和具体损耗指标会根据逆变器匹配情况和集装箱式变电站的空间限制进行大量定制。
常问问题
干式变压器已成为现代光伏和风力发电并网的标准配置，主要有三个原因：
1）预制变电站的消防无风险：可再生能源电站通常采用紧凑型预制集装箱式变电站。在这些狭小的金属箱内使用油浸式变压器会带来严重的火灾隐患。干式变压器完全不可燃且具有自熄性，从而确保整个发电系统的无风险。
2）偏远地区零维护：太阳能和风力发电场通常建在偏远的沙漠或山区。干式变压器采用固体树脂设计，无需进行油测试、过滤或更换，从而节省了大量的物流和维护成本。
3）峰值发电的强过载：可再生能源发电量存在显著的峰值（例如，正午时分阳光强烈）。配备强制风冷（AF）的干式升压变压器可在需要时安稳地将容量提升30%~50%，从而大限度地获取能量，同时避免设备性能下降。
