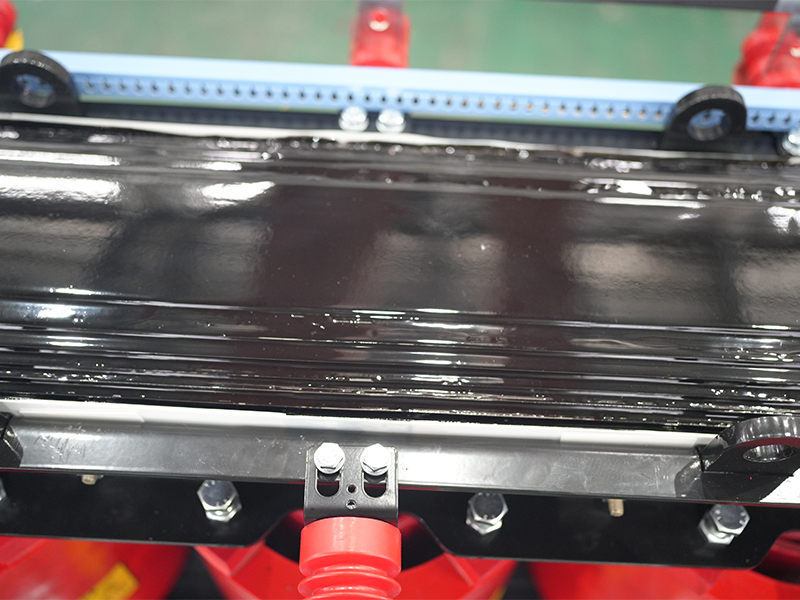

Air-Cooled Dry-Type Power Transformer (AN/AF Dual Mode)

干式风冷变压器

干式风冷变压器是一种不使用绝缘油、以空气为冷却介质，通过自然对流（AN）或强迫风冷（AF）散热的电力变压器，核心优势是防火防爆、环保免维护，适配室内与人员密集场所，广泛用于建筑配电、工业与新能源场景。

获取您的专属解决方案

icon 产品特性

绝缘性能优越

运行寿命长

抗短路能力强

结构刚性高

温控保护精确

运行可靠性高

icon 核心参数

额定容量（kVA/MVA）
自然风冷（AN）额定容量	变压器在自然对流冷却下的长期运行容量。
强迫风冷（AF）额定容量	开启风机后，容量可提升至 AN 容量的 1.3~1.5 倍，需标注具体提升系数。
额定电压（kV）
一次侧额定电压	输入电压，常见 10kV、20kV、35kV。
二次侧额定电压	输出电压，常见 0.4kV。
电压调节范围	如 ±2×2.5%、±5%，通过分接开关实现电压微调。
额定频率（Hz）	国内标准 50Hz，出口产品可标注 60Hz。
联结组别	常见 Dyn11、Yyn0，其中 Dyn11 适用于配电系统，抗不平衡负载能力强。
冷却与温升参数

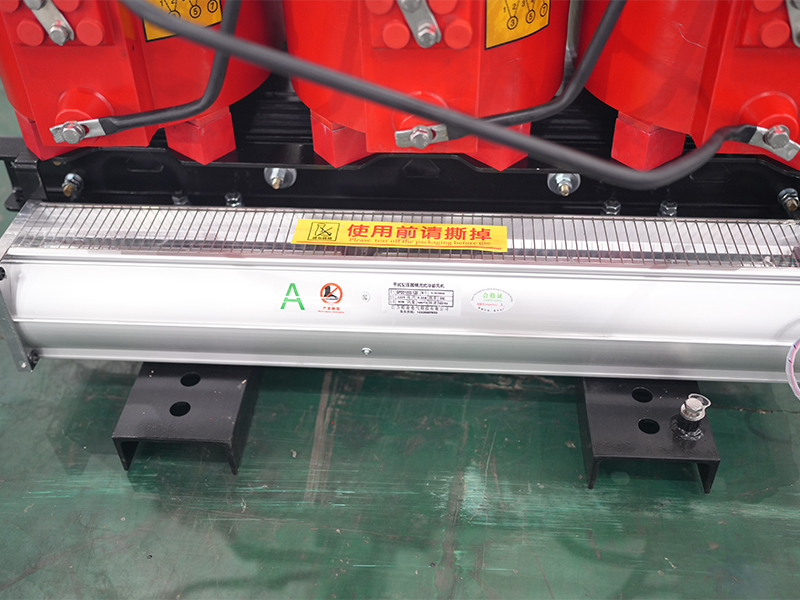

冷却方式	标注为 AN/AF（自然风冷 / 强迫风冷），需明确风机启动温度（通常为 100℃）。
绝缘等级	核心参数，决定温升限值，常见 F 级（155℃）、H 级（220℃）。
温升限值（K）
F 级	绕组温升≤100K，铁芯温升≤80K。
H 级	绕组温升≤125K，铁芯温升≤100K。
温升测试依据	GB 1094.2-2013 标准。
噪声水平（dB (A)）	在额定容量下，距变压器 1m 处的噪声值，常见≤55dB (A)（AN 模式）、≤60dB (A)（AF 模式）。
结构与绝缘参数
绕组材质	铜绕组（导电性能好、损耗低）或铝绕组（成本低），需明确标注。
绕组结构	环氧树脂浇注式（CRT）、真空压力浸渍式（VPI），前者机械强度高，后者散热性能好。
铁芯材质	优质冷轧取向硅钢片，型号如 30Q120，降低空载损耗。
绝缘电阻（MΩ）	常温下，一次侧对二次侧及地的绝缘电阻≥1000MΩ，二次侧对地≥500MΩ。
防护等级	外壳防护等级，常见 IP20（防手指接触）、IP23（防手指接触 + 防淋雨），适配不同安装环境。
