400kVA 干式变压器是中容量配电系统核心设备，采用增强型树脂浇注绝缘与效率高的强制风冷（或自然风冷 + 强制风冷组合）散热系统设计，兼具干式设备无油环保、安稳阻燃与中容量电力设备高稳定、强承载的双重优势。适用于各类对安稳环保要求较高的中小规模配电场景，如小型工业园区配电站、城市商业综合体分支配电、小型数据站配电系统、精密加工企业供电系统、城市片区电网支线配电、中小型公共建筑（学校、社区医院）供电系统等对供电可靠性与容量需求适中的领域，可在 - 25℃~40℃常规气候环境下长期稳定运行，满足中小规模电力传输与分配需求。
核心参数：
• 能效等级：二级能效（符合 GB 20052-2024《电力变压器能效限定值及能效等级》标准）
• 结构特性：增强型树脂浇注绝缘 + 自然风冷 + 强制风冷双模式散热系统（全封闭加厚树脂绕组，防尘防潮防腐蚀，散热均衡效率高，适配中容量连续配电工况）
• 维护特性：低维护设计（无需检测绝缘油质，仅需定期清理散热通道灰尘、检查绕组绝缘状态，延长设备使用寿命）
• 质保期限：3 年质保（覆盖核心部件故障维修与更换，保障用户长期使用权益）
产品特性
采用增强型树脂浇注绝缘结构，无油运行，具备优异的阻燃自熄特性，彻底杜绝漏油、燃烧、爆炸等风险；运行过程中无污染物排放，符合绿色环保要求，特别适用于人员密集区域、商业建筑及污染敏感型工业场所。
二级能效设计 + 大截面铜线绕组，大幅降低运行损耗；增强型树脂绝缘结构抗水汽、防尘蚀、抗老化，设备设计使用寿命可达 25 年以上，适配长期中容量配电需求。
具备完善的智能保护装置（含智能温控器、过热报警与跳闸装置、短路保护、雷击浪涌保护装置），可实时监测设备运行状态，发生故障时快速切断电路并报警，避免事故扩大；全封闭加厚外壳结构适应户外或半户外复杂配电环境，抗冲击、抗腐蚀能力强，运行稳定性高。
采用模块化紧凑设计，体积较同电压等级大容量机型缩小 20%~30%，适配室内落地安装、楼层配电房安装及户外预装式配电站布局，无需额外建设专用油池，节省基建成本与安装空间；具备 1.2 倍过载能力，可在用电高峰期短期承载超额负荷，保障中容量配电连续性。
无油质检测需求，仅需定期清理散热通道灰尘、检查绕组绝缘状态及风机运行情况，维护流程简单；核心部件采用成熟工艺，故障率低，适配低运维成本需求。
可选配智能监测系统，实现绕组温度、负载电流、绝缘状态等参数的远程实时监控，支持故障预警与历史数据追溯，大幅降低人工运维成本，提升运维效率。
详细描述

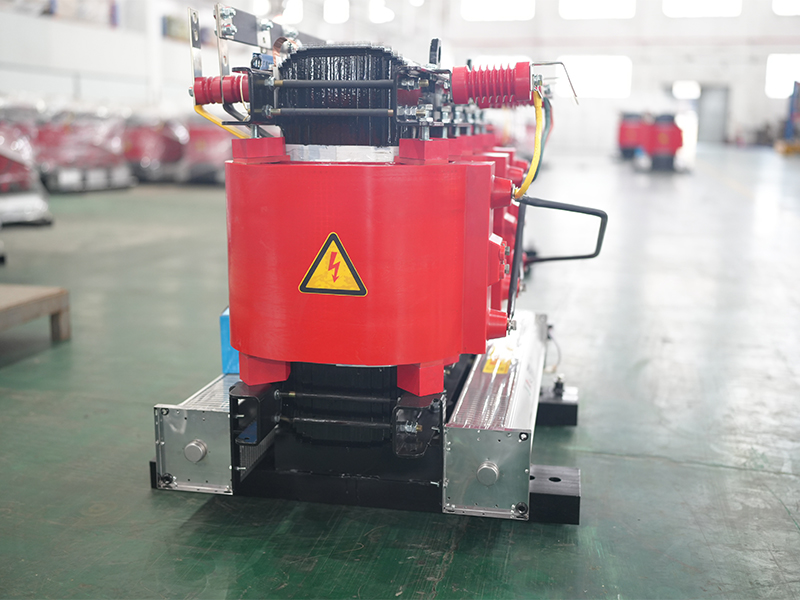

400kVA 干式变压器（主流型号如 SCB13 系列）是三相、增强型树脂浇注绝缘 + 双模式散热系统、铜线绕组的二级能效配电变压器，为当前国内中容量干式配电领域的常用机型。其核心优势在于安稳环保性强、承载能力适配中小负荷且运行稳定，具备完善的高强度绝缘防护与灵活散热调控系统，可适配多种复杂的中小型密闭配电环境；增强型树脂浇注绝缘结构采用加厚绝缘层与抗老化树脂材料，能有效隔绝水汽、灰尘侵蚀，避免绕组绝缘老化，且具有优异的阻燃自熄特性，彻底去除油浸式设备漏油、燃烧的隐患；大截面铜线绕组具备低电阻、高承载特性，配合自然 + 强制风冷双模式散热设计，实现低损耗稳定运行。该机型兼具优异的过载能力与环境适应性，可在 - 25℃~40℃温度范围内稳定工作，广泛应用于各类对安稳环保有严格要求的中容量配电场景，为中小规模工业生产、中小型公共建筑、片区电网分支提供可靠的供电支撑。
关键电气参数（以 400kVA / 10kV / 0.4kV 为例）
| 参数项 | 典型值 | 说明 |
| 额定容量 | 400kVA | 长期安稳运行状态下，可承载的大视在功率，满足中容量配电场景负荷需求 |
| 额定电压 | 高压 10kV，低压 0.4kV | 可根据用户需求定制 6kV 等高压等级，适配不同配电电网电压标准 |
| 联结组别 | Dyn11/Yyn0 | 主流标准联结组别，接线简单，适配各类三相配电系统 |
| 短路阻抗 | 6%~8% | 中容量配电场景常用 6%~7%，有效限制短路电流，保护下游配电设备无风险 |
| 空载损耗 | ≤0.55kW | 符合二级能效标准，空载运行时电能损耗低，长期使用可节省大量电费支出 |
| 负载损耗 | ≤4.2kW（120℃） | 铜线绕组降低电阻损耗，双模式散热结构提升能量转化效率，减少能源浪费 |
| 绕组温升 | ≤100K（F 级绝缘，可升级 H 级） | 符合国家标准限值，树脂绝缘 + 双模式散热协同控温，有效控制绕组发热，避免因高温导致绝缘老化 |
| 噪音水平 | ≤50~55dB（A） | 采用低噪音铁芯结构、减震底座与降噪罩设计，配合降噪优化，较同容量传统机型噪音降低 5~8dB，适合周边有人员活动的配电场所使用 |
| 散热方式 | 自然风冷为主，强制风冷为辅 | 适配中容量连续配电工况，自然风冷满足日常低负荷运行需求，强制风冷可保障设备高峰满负荷稳定运行，节能与可靠性兼顾 |
SCB10 型 400kVA 干式变压器核心参数及适用场景
| 参数项 | 典型值 | 说明 |
| 能效等级 | GB 20052-2024 二级能效（NX2） | 适配基础节能合规要求，平衡性能与预算 |
| 空载损耗 | 约 0.7kW | 较 SCB13 损耗略高，满足基础配电能耗需求 |
| 负载损耗 | 约 4.5kW（120℃） | 与同容量 SCB13 机型差异较小，负载工况能耗稳定 |
| 局部放电量 | ≤10pC | 绝缘性能可靠，保障基础配电运行无风险 |
| 铁芯材料 | 普通高牌号硅钢片 | 兼顾磁导率与成本，满足常规配电工况需求 |
| 结构特性 | 树脂浇注绝缘 + 基础双模式散热结构 | 适配常规配电场景，保障基础运行需求 |
| 适用场景 | 预算有限、负载率≤60% 的小型工业园区辅助配电、城市商业综合体末端配电、老旧中容量配电系统升级改造、乡镇电网支线配电、社区供电工程等基础配电场景 | 适配低负载常规配电工况，性价比突出，兼顾基础运行稳定性与安稳环保要求 |
常问问题
400kVA 干式变压器安装需着重注散热通畅、荷载适配与配电安稳，核心注意事项：
① 安装布局适配：需符合中容量配电系统安装规范，与周边用电设备、线缆保持安稳间距≥1.5m，预留检修通道≥1.2m，确保运维操作空间充足；
② 散热空间预留：顶部≥1.0m、四周≥0.8m，避免安装在密闭空间或靠近热源，确保双模式散热系统进出风口无遮挡，空气流通顺畅，室内安装时建议配备通风设备；
③ 电源匹配与接地保护：确认输入输出电压与电网、用电设备电压一致，严格按照中容量配电接线规范操作；外壳及铁芯采用双点接地方式，接地电阻需≤4Ω，确保漏电防护可靠；
④ 搬运与安装：设备体积小巧、重量轻便，采用常规吊装设备即可，吊装点需符合设备标识要求，避免碰撞设备主体及绕组；安装地面需平整坚实，采用专用支架或减震垫固定，防止振动导致散热不均；
⑤ 楼层安装要求：若安装于楼层配电房，需提前核算楼板承重能力（适配设备重量≤1.5t），无需额外加固，安装位置远离承重梁边缘，避免结构受力不均。
