100kVA干式变压器是中小容量配电系统核心设备，采用树脂浇注绝缘与空气对流散热系统设计，兼具干式设备无油环保、无风险阻燃与电力级设备高稳定、强适配的双重优势。适用于各类对安稳环保要求较高的配电场景，如城市高层住宅、医院、学校、数据站、精密工业厂房、商业综合体等人员密集或对污染敏感的中小容量用电领域，可在-25℃~40℃常规气候环境下长期稳定运行，满足中小型规模电力传输与分配需求。
核心参数：
• 能效等级：二级能效（符合 GB 20052-2024《电力变压器能效限定值及能效等级》标准）
• 结构特性：树脂浇注绝缘+空气对流散热系统（全封闭树脂绕组，防尘防潮，散热均衡，适配各类室内外配电工况）
• 维护特性：低维护设计（无需检测绝缘油质，仅需定期清理散热通道灰尘、检查绕组绝缘状态，延长设备使用寿命）
• 质保期限：3 年质保（覆盖核心部件故障维修与更换，保障用户长期使用权益）
产品特性
采用树脂浇注绝缘结构，无油运行，具备阻燃自熄特性，彻底杜绝漏油、燃烧、爆炸等安稳风险；运行过程中无污染物排放，符合绿色环保要求，特别适用于人员密集及污染敏感场所。
二级能效设计 + 铜线绕组，大幅降低运行损耗；树脂绝缘结构抗水汽、防尘蚀，减少部件老化，设备设计使用寿命可达 25 年以上，适配长期配电需求。
具备完善的保护装置（含温控器、过热报警、短路保护装置），可实时监测设备运行状态，发生故障时快速切断电路并报警，避免事故扩大；全封闭结构适应户外或半户外复杂配电环境，运行稳定性高。
体积紧凑，支持室内壁挂、落地及户外简易安装等多种方式，适配各类配电布局，无需额外建设专用油池，节省基建成本；具备 1.2 倍过载能力，可在用电高峰期短期承载超额负荷，保障配电连续性。
无油质检测需求，仅需定期清理散热通道灰尘、检查绕组绝缘状态，维护流程简单；核心部件采用成熟工艺，故障率低，适配低运维成本需求。
低噪音铁芯与减震结构设计，运行噪音远低于油浸式机型，可有效减少配电环境噪音污染，适合医院、学校、数据站等对噪音敏感的场景。
详细描述

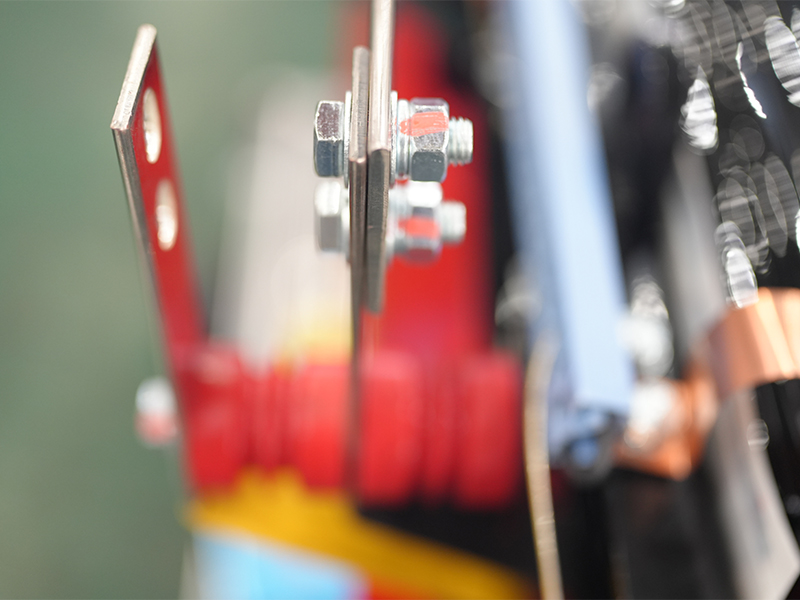

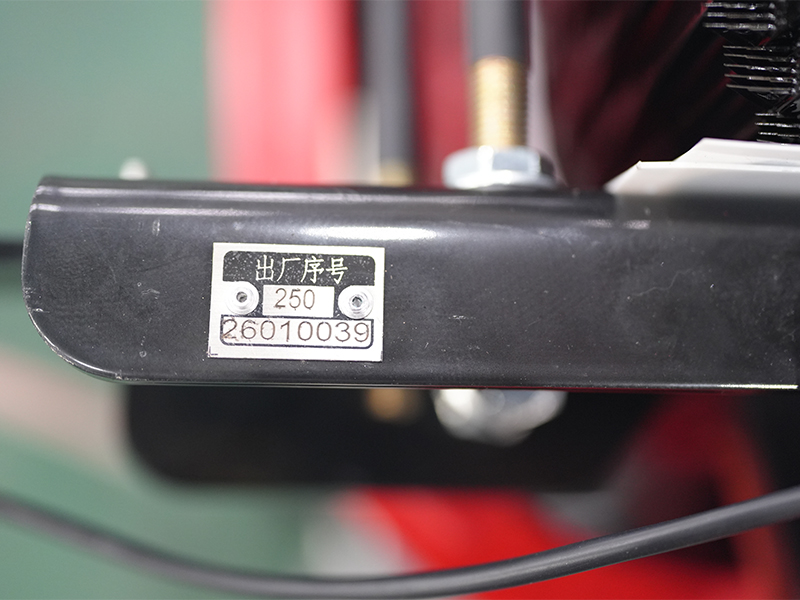

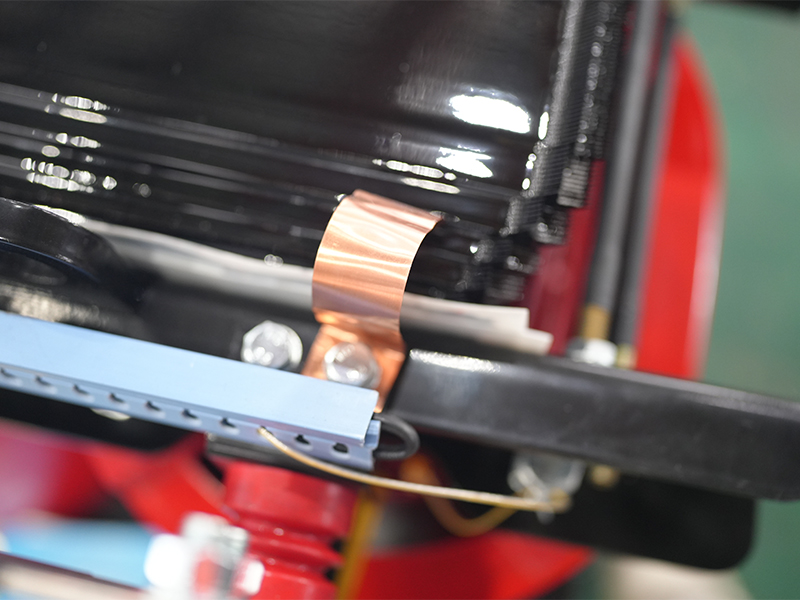

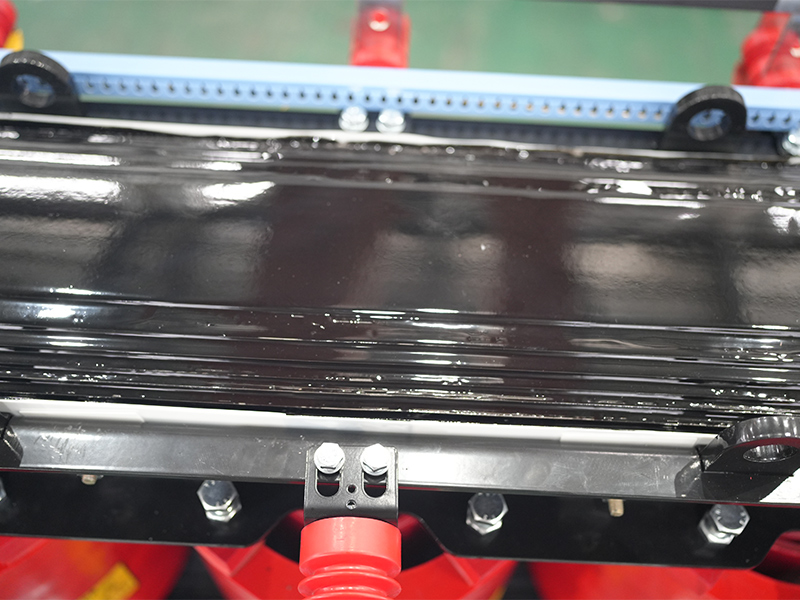

100kVA干式变压器（主流型号如SCB13系列）是三相、树脂浇注绝缘+空气对流散热系统、铜线绕组的二级能效配电变压器，为当前国内中小容量高端配电领域的主流机型。其核心优势在于安稳环保性强，具备完善的绝缘防护与散热调控系统，可适配多种复杂的密闭或人员密集配电环境；树脂浇注绝缘结构能有效隔绝水汽、灰尘侵蚀，避免绕组绝缘老化，且具有阻燃自熄特性，彻底去除油浸式设备漏油、燃烧的隐患；铜线绕组具备低电阻特性，配合空气对流散热设计，实现低损耗稳定运行。该机型兼具优异的过载能力与环境适应性，可在-25℃~40℃温度范围内稳定工作，广泛应用于各类对安稳环保有严格要求的中小容量配电场景，为精密用电、人员密集场所提供可靠的电力支撑。
关键电气参数（以 100kVA / 10kV / 0.4kV 为例）
| 参数项 | 典型值 | 说明 |
| 额定容量 | 100kVA | 长期安稳运行状态下，可承载的大视在功率，满足中小功率配电场景负荷需求 |
| 额定电压 | 高压 10kV，低压 0.4kV | 可根据用户需求定制 6kV、11kV 等高压等级，适配不同配电电网电压标准 |
| 联结组别 | Dyn11/Yyn0 | 主流标准联结组别，接线简单，适配各类三相配电系统 |
| 短路阻抗 | 4.5%~6.5% | 配电场景常用 5%~6%，有效限制短路电流，保护下游配电设备无风险 |
| 空载损耗 | ≤0.22kW | 符合二级能效标准，空载运行时电能损耗低，长期使用可节省大量电费支出 |
| 负载损耗 | ≤1.4kW（120℃） | 铜线绕组降低电阻损耗，空气对流散热结构提升能量转化效率，减少能源浪费 |
| 绕组温升 | ≤100K（F级绝缘） | 符合国家标准限值，树脂绝缘+空气对流散热协同控温，有效控制绕组发热，避免因高温导致绝缘老化 |
| 噪音水平 | ≤45~50dB（A） | 采用低噪音铁芯结构与减震设计，配合降噪优化，较传统机型噪音降低 5~8dB，适合人员密集场所使用 |
| 散热方式 | 自然风冷/强迫风冷 | 适配连续配电工况，散热均匀效率高，强迫风冷模式可提升 30% 负载能力，保障设备长期稳定运行 |
SCB10 型干式变压器核心参数及适用场景
| 参数项 | 典型值 | 说明 |
| 能效等级 | GB 20052-2024 二级能效（NX2） | 适配基础节能合规要求，平衡性能与预算 |
| 空载损耗 | 约 0.28kW | 较 SCB13 损耗略高，满足基础配电能耗需求 |
| 负载损耗 | 约 1.4kW（120℃） | 与同容量 SCB13 机型一致，负载工况能耗稳定 |
| 局部放电量 | ≤10pC | 绝缘性能可靠，保障基础配电运行无风险 |
| 铁芯材料 | 普通高牌号硅钢片 | 兼顾磁导率与成本，满足常规配电工况需求 |
| 结构特性 | 树脂浇注绝缘+基础空气对流散热结构 | 适配常规配电场景，保障基础运行需求 |
| 适用场景 | 预算有限、负载率≤60% 的普通居民小区、小型商业网点、老旧配电系统升级改造等基础配电场景 | 适配低负载常规配电工况，性价比突出，兼顾基础运行稳定性与安稳环保要求 |
常问问题
100kVA干式变压器安装需着重关注散热通畅、安稳防护与配电适配，核心注意事项：
① 安装布局适配：需符合配电系统安装规范，与周边用电设备、线缆保持安稳间距≥1.0m，预留检修通道≥0.8m；
② 散热空间预留：顶部≥80cm、四周≥50cm，避免安装在密闭空间或靠近热源，确保空气流通顺畅，充分发挥空气对流散热优势，若采用强迫风冷模式需预留风机安装与通风接口；
③ 电源匹配与接地保护：确认输入输出电压与电网、用电设备电压一致，严格按照配电接线规范操作；外壳及铁芯接地电阻需≤4Ω，确保漏电防护可靠；
④ 搬运与安装：采用专用吊装工具，避免碰撞设备主体及绕组；安装地面需平整牢固，采用标准支架固定，防止倾斜导致散热不均或结构变形，影响绝缘与散热性能；
⑤ 环境防护：户外安装需加装防雨防尘罩，避免雨雪、沙尘直接侵蚀设备，延长使用寿命。
